조 성 |
 |
스트론튬 (Strontium) 자석 : SrCo3 · 6Fe2O3
|
|
바륨 (Barium) 자석 : BaCO3 · 6Fe2O3 |
|
|
공 정 |
|
습 식 (Wet type magnet) : 물과 페라이트 파우다를 일정량 혼합 |
| |
( 제작에 시간이 많이 걸리며 건식보다 특성이 좋다.) |
|
건 식 (Dry type magnet) : 접착용 특수 파우다와 페라이트 파우다를 혼합 |
| |
(단시간내에 제작 가능) |
|
|
특 성 |
|
개발시기 : 1950년대 |
|
가격이 저렴하다. |
|
비교적 온도에 대한 안정성이 높다. |
|
최대에너지적 (BH)max : 3∼5 MGOe |
|
|
용 도 |
|
스피커, 모타, 건강용품, 타코미터, 스피드미터, TV, 리드스위치, 시계무브먼트
등에 사용된다.
|
|
|
일반적 성능 |
구 분 |
단 위 |
내 용 |
Curie Temperature (퀴리온도) |
°C |
450 |
Maximum Operating Temperature
(최대 사용 온도) |
°C |
250 |
Hardness (경도) |
Hv |
480 ~ 580 |
Density (밀도) |
g/㎤ |
4.8 ~ 4.9 |
Temperature Coefficient of Br
잔류자속밀도의 온도 특성 |
%/°C |
-0.2 |
Temperature Coefficient of iHc
보자력의 온도 특성 |
%/°C |
0.3 |
|
|
|
| |
|
| |
|

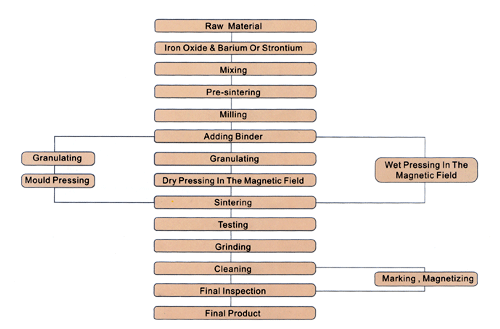

제조공정도 |
|
| |
|
|
|

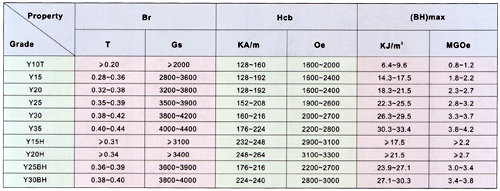

Ferrite Magnet 특성표 |
|
|
|
|

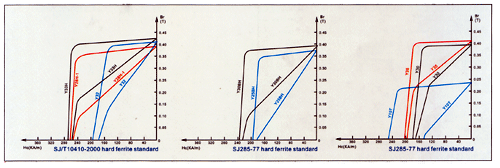

특성에 따른 자기이력곡선 |
|
|
| |
|

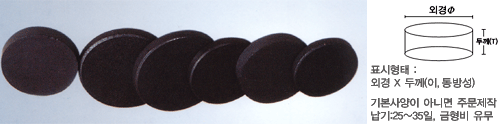

Ferrite Magnet 규격표 - Cylinder Type |
|
| |
|
| |
규 격 |
규 격 |
규 격 |
Φ10 X 3T (이) |
Φ20 X 3 (이,등) |
Φ25 X 10T (이) |
Φ10 X 8T (이) |
Φ20 X 5 (이) |
Φ30 X 3T (등) |
Φ12 X 3T (이) |
Φ25 X 3 (이,등) |
Φ30 X 5T (이) |
Φ13.5 X 2T (등) |
Φ25 X 3 (단면2극) |
Φ30 X 6T (이) |
Φ15 X 3T (이,등) |
Φ25 X 5 (이) |
Φ45 X 8.5T (이) |
Φ15 X 2.6T (이) |
Φ25 X 5 (단면2극) |
|
Φ15 X 5 (이) |
|
|
|
- 상기 규격 이외 다른 사양을 원하시면 ☎ 02-2633 -0049 전화주시면 상담해드리겠습니다. |
|
| |
|

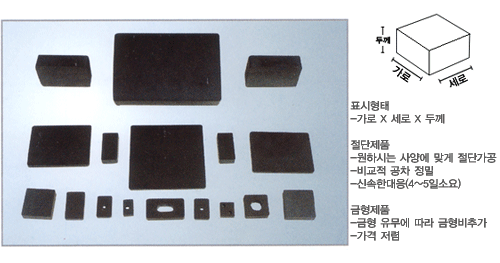

Ferrite Magnet 규격표 - Block Type |
|
|
| |
규 격 |
규 격 |
규 격 |
15 X 13 X 4T (금형) |
40 X 25 X 6 (금형) |
100 X 100 X 10T (절단원판) |
18 X 13 X 15T(절단) |
40 X 25 X 10 (금형) |
6" X 4" X 10T (절단원판) |
18 X 13 X 6T(단면2극) |
90 X 34 X 20 (금형) |
6" X 4" X 9T (절단원판) |
23.5 X 13.5(Φ4.5)X 5
(이방성)  빠찌링자석 |
100 X 100 X 3T (절단원판) |
6" X 4" X 7T (절단원판) |
23.5 X 13.5(Φ4.5)X 5
(등방성) 4K빠찌링자석 |
100 X 100 X 4T (절단원판) |
6" X 4" X 6T (절단원판) |
|
100 X 100 X 5T (절단원판) |
6" X 4" X 5T (절단원판) |
|
100 X 100 X 6T (절단원판) |
6" X 4" X 4T (절단원판) |
|
100 X 100 X 7T (절단원판) |
6" X 4" X 3T (절단원판) |
|
|
6" X 4" X 2T (절단원판) |
|
|
6" X 4" X 1T (절단원판) |
|
- 필요하신 규격에 맞게 절단 가능하오니 전화연락주십시오. ☎ 02-2633 -0049 |
|
| |
|

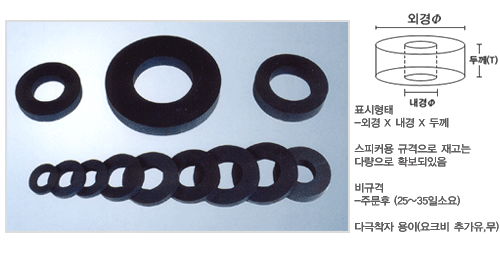

Ferrite Magnet 규격표 - Ring Type |
|
|
규 격 |
규 격 |
규 격 |
Φ13.5 X 5.3 X 2.5T |
Φ50 X 25 X 7T, 8T |
Φ120 X 60 X 15T, 20T |
Φ17.5 X 7.2 X 3T |
Φ55 X 25 X 8T, 10T |
Φ140 X 75 X 20T |
Φ20 X 10 X 3T |
Φ60 X 32 X 8T, 10T, 12T |
Φ145 X 60 X 17T |
Φ27 X 17 X 6T |
Φ70 X 32 X 8T, 10T, 12T |
Φ156 X 80 X 20T |
Φ32 X 18 X 7T |
Φ80 X 40 X 10T, 12T, 15T |
Φ180 X 95 X 20T |
Φ35 X 18 X 7T |
Φ90 X 45 X 15T |
Φ220 X 110 X 20T |
Φ36 X 18 X 6T |
Φ90 X 50 X 12T, 15T |
|
Φ40 X 22 X 6T, 7T, 8T |
Φ100 X 60 X 15T, 20T |
|
Φ45 X 22 X 6T, 7T, 8T |
|
|
|
- 상기 규격 이외 다른 사양을 원하시면 ☎ 02-2633-0049 전화주시면 상담해드리겠습니다.
|
|
| |
| |
|
|
|
|
|
|
|
