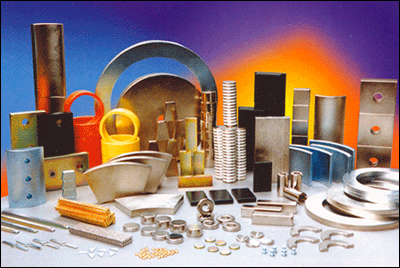

특 성 |
 |
최대에너지적 상용적인 자석 중 가장 높다.
(25∼50MGOe)
|
|
가공성이 양호하다. |
|
자력에 비해 비교적 가격이 싸다. |
|
온도에 대한 의존성이 크다. (온도에 따라 특성 선택
(80℃∼200℃)) |
|
산화력이 강하다.
(표면처리) |
|
|
용 도 |
|
스피커,모타, 자동차, 멀티미디어기기, 악세사리, 건강용품 등.. |
|
|
일반적 성능 |
구 분 |
단 위 |
내 용 |
Curie Temperature (퀴리온도) |
°C |
310∼370 |
Maximum Operating Temperature
(최대 사용 온도) |
°C |
80∼180 |
Resistivity (저항) |
μΩ.㎝ |
160 |
Hardness (경도) |
Hv |
560∼580 |
Density (밀도) |
g/㎤ |
7.4 |
Temperature Coefficient of Br
잔류자속밀도의 온도 특성 |
%/°C |
-0.12∼-0.10 |
Temperature Coefficient of iHc
보자력의 온도 특성 |
%/°C |
-0.6 |
|
|
|
| |
|

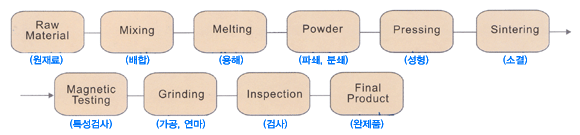

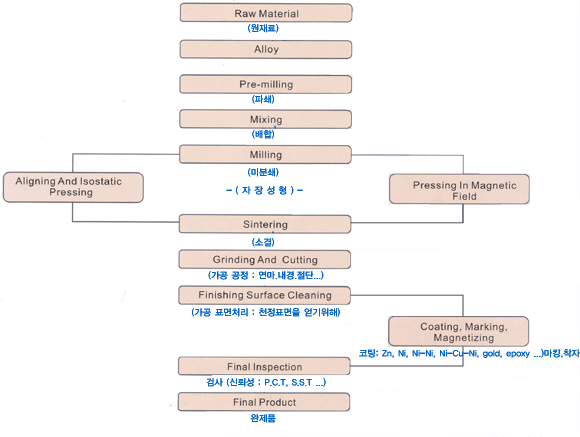

제조공정도 |
|
|
| |
|
| |
|

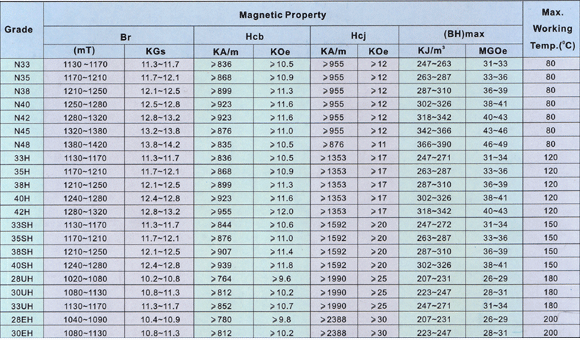

NbFeB 자석특성표 |
|
| |
|
|
|

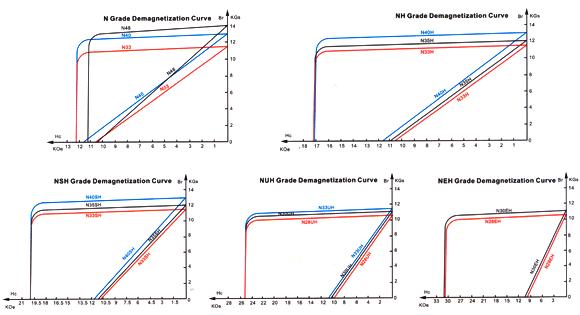

특성에 따른 자기 이력곡선 |
|
|
|
|
NdFeB 자석 규격별 Gauss 측정표 |
|
Surface Field(Gauss) DATA
|
측정기명 : 가우스메타 (KANETEC TM - 501) |
|
SIZE |
GAUSS(평균) |
SIZE |
GAUSS(평균) |
SIZE |
GAUSS(평균) |
| Φ2.3×2.8T |
3420 |
Φ9.5×1.5T |
2100 |
Φ40×10T |
4010 |
| Φ3×1.5T |
3050 |
Φ10×2T |
2550 |
Φ50×10T |
3880 |
| Φ3×3T |
3800 |
Φ10×3T |
3180 |
Φ20×10×3T |
3170 |
| Φ3×5T |
4060 |
Φ10×5T |
4240 |
Φ25×10×5T |
3660 |
| Φ3×10T |
4080 |
Φ10×10T |
5030 |
Φ25×6×12T |
4680 |
| Φ4×1.5T |
3000 |
Φ12×2T |
2460 |
Φ32×22×5T |
3920 |
| Φ4×2T |
3380 |
Φ12×3T |
3150 |
Φ55×20×10T |
3630 |
| Φ4×3T |
3780 |
Φ12×5T |
4120 |
|
|
| Φ4×5T |
4210 |
Φ12.5×1.5T |
2020 |
ㅁ11×11×3T |
3100 |
| Φ5×1T |
2010 |
Φ15×2T |
2390 |
ㅁ15×6.5×3T |
3340 |
| Φ5×1.5T |
2600 |
Φ15×3T |
3060 |
ㅁ20×10×3T |
3080 |
| Φ5×2T |
3100 |
Φ15×5T |
3840 |
ㅁ20×15×4T |
3100 |
| Φ5×3T |
3850 |
Φ15×10T |
4810 |
ㅁ20×15×5T |
3580 |
| Φ5×5T |
4380 |
Φ20×2T |
2250 |
ㅁ25×8×4T |
3590 |
| Φ6×3T |
3620 |
Φ20×3T |
2780 |
ㅁ40×20×10T |
4130 |
| Φ6×5T |
4340 |
Φ20×5T |
3670 |
ㅁ40×25×10T |
4010 |
| Φ7×3T |
3680 |
Φ20×10T |
4770 |
ㅁ50×10×3T |
3030 |
| Φ7×5T |
4340 |
Φ25×2T |
2220 |
ㅁ50×10×5T |
3850 |
| Φ8×1.5T |
2300 |
Φ25×3T |
2780 |
ㅁ2"×2"×1"T |
4500 |
| Φ8×2T |
2760 |
Φ25×5T |
3250 |
|
|
| Φ8×3T |
3380 |
Φ25×10T |
4720 |
|
|
| Φ8×5T |
4240 |
Φ30×5T |
3400 |
|
|
| Φ8×8T |
4850 |
Φ30×10T |
4710 |
|
|
| Φ8×27T |
5540 |
Φ40×5T |
3040 |
|
|
|
※ ※ 표면가우스와 인장력은 별개임.(표면가우스는 형태에 따라 크게 좌우됨) |
| |
|

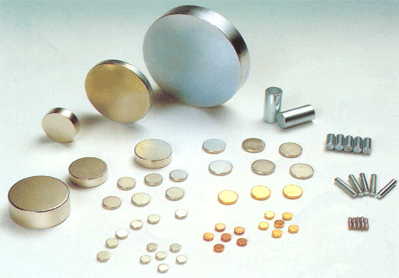

NdFeB 자석 규격표-Cylinder Type |
|
|
| |
규 격 |
|
Φ2 X 1T, 1.5T, 2T , 3T, 4T, 5T |
|
Φ3 X 1T, 1.5T, 2T , 2.5T , 3T, 5T, 10T |
|
Φ4 X 1T, 1.5T, 2T , 3T , 5T, 10T |
|
Φ5 X 1T, 1.5T, 2T , 3T , 5T, 10T |
|
Φ6 X 1.5T, 3T, 5T, 10T |
|
Φ7 X 1.5T, 2T, 3T, 5T |
|
Φ8 X 1.5T, 2T, 3T, 5T, 8T |
|
Φ9 X 1.5T |
|
Φ10 X 0.5T, 1T, 2T, 3T, 5T, 10T, 15T, 20T |
|
Φ12 X 0.5T, 1T, 1.5T, 2T, 3T, 5T, 10T |
|
Φ12.5 X 1.5T |
|
Φ15 X 1T, 2T, 2.5T, 3T, 5T, 10T |
|
Φ20 X 2T, 3T, 5T, 10T |
|
Φ25 X 2T, 3T, 5T, 10T, 20T |
|
Φ30 X 3T, 5T, 10T, 15T |
|
Φ40 X 3T, 5T, 10T |
|
Φ50 X 5T, 10T |
|
|
| |
|

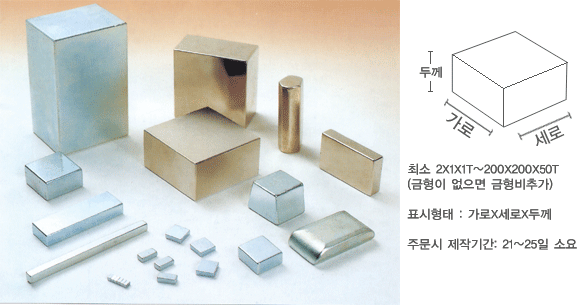

Block Type |
|
|
| |
규 격 |
규 격 |
12 X 12 X 0.9T |
20 X 10 X 5T |
10 X 4 X 2T |
20 X 13 X 3T |
10 X 5 X 2T |
20 X 15 X 2T |
10 X 10 X 2T |
20 X 15 X 3T |
10 X 10 X 3T |
20 X 15 X 5T |
10 X 10 X 5T |
21 X 21 X 10T |
10 X 10 X 12T |
25 X 8 X 4T |
11 X 11 X 3T |
30 X 10 X 3T |
12 X 2 X 0.7T |
40 X 10 X 2T |
12 X 2 X 1T |
40 X 10 X 3T |
15 X 6.5 X 3T |
40 X 20 X 5T |
15 X 10 X 2T |
40 X 20 X 10T |
15 X 10 X 4T |
40 X 25 X 10T |
17 X 2.2 X 1.2T |
50 X 10 X 2T |
18 X 5 X 5T |
50 X 10 X 3T |
20 X 8 X 3T |
50 X 10 X 5T |
20 X 10 X 2T |
50 X 25 X 10T |
20 X 10 X 3T |
50.8 X 50.8 X 25.4T |
20 X 10 X 4T |
|
|
|
|
| |
|

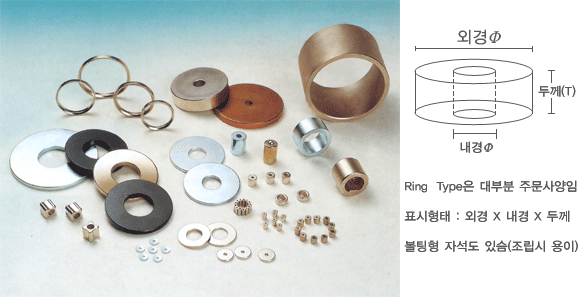

RING Type |
|
| |
|
| |
규 격 |
볼팅형자석 규 격 |
Φ9.2 X 4.2 X 1.3T |
Φ14(Φ6.5,Φ4) X 4T |
Φ13.5 X 5.2 X 1.0T |
Φ15(Φ6.5,Φ4) X 4T |
Φ17.5 X 7.2 X 1.0T |
Φ20(Φ6.5,Φ4) X 4T |
Φ20 X 7 X 5T |
Φ25(Φ6.5,Φ4) X 4T |
Φ20 X 10 X 3T |
Φ30(Φ12,Φ6) X 4T |
Φ25 X 6 X 12T |
Φ50(Φ12,Φ6) X 4T |
Φ25 X 10 X 5T |
|
Φ25 X 22 X 5T |
|
Φ32 X 22 X 5T |
|
Φ49 X 25 X 10T |
|
Φ50 X 25 X 10T |
|
Φ55 X 20 X 10T |
|
|
|
|
그 이외에 규격 필요하시면 당사로 ☏ 02 - 2633 - 0049 전화주십시요 |
| |
|
|
| |
|

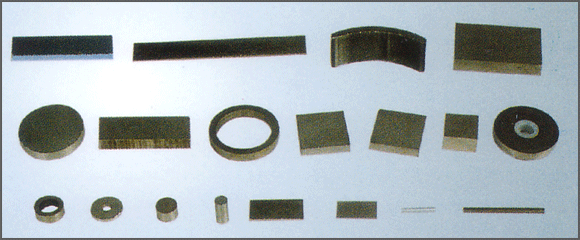

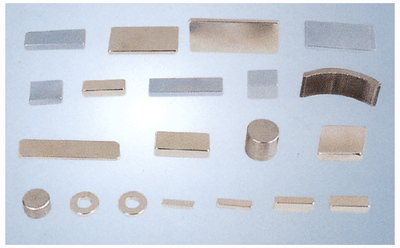

특 성 |
|
개발 시기 : 1970 ∼ 1980 년대
|
|
온도에 대한 안정성이 높다. |
|
잔류자속밀도 (Br), 보자력 (iHc) 등이 매우 높다. |
|
원재료 수급이 어려워 (코발트의 매장량이 적다) 가격이 고가이다. |
|
| |
|
일반적 성능 |
구 분 |
단 위 |
내 용 |
Curie Temperature (퀴리온도) |
°C |
700∼800 |
Maximum Operating Temperature
(최대 사용 온도) |
°C |
250 |
Resistivity (저항) |
μΩ.㎝ |
50∼90 |
Hardness (경도) |
Hv |
450∼600 |
Density (밀도) |
g/㎤ |
8.0∼8.5 |
Temperature Coefficient of Br
잔류자속밀도의 온도 특성 |
%/°C |
-0.05∼-0.03 |
Temperature Coefficient of iHc
보자력의 온도 특성 |
%/°C |
-0.25∼-0.19 |
|
|
|
|
|
|
제조 공정도 |
|
|
|
|

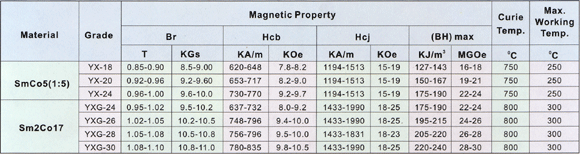

자석 특성표 |
|
|
|
|
특성에 따른 자기이력곡선 |
|
|
| |
| |
|
|
|
|
|
|
|
